Module d'alimentation 220VAC à 5V DC
- Stock: 12
- Marque: Tiah
- Modèle: DZD001651
- Poids: 20.00g
1 100,00DA
H.T : 1 100,00DA

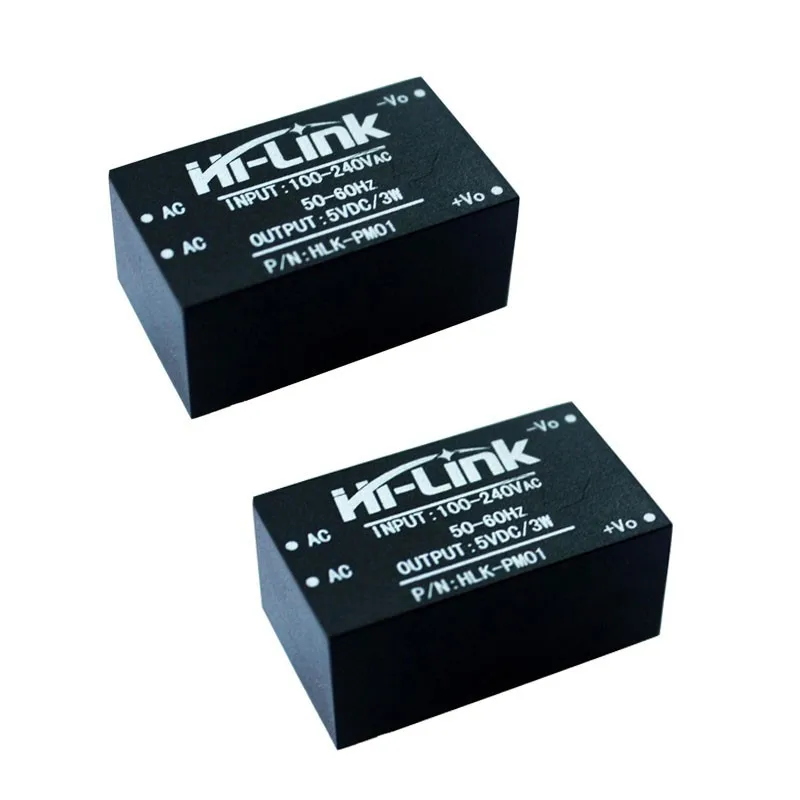

HLK-PM01 AC-DC 220V à commutateur intelligent 5V Step-Down Module d'alimentation des ménages
Hi-Link dernier module d'alimentation, adapté pour dispositif intelligent de commutation de la maison de commande, petit volume, faible courant, plage de tension d'entrée, est le meilleur choix de la maison intelligente.
Caractéristiques du produit:
1. L'ultra-mince, subminiature
2. L'entrée de tension complète (90 ~ 264 vac)
3. ondulation faible et à faible bruit
4. surcharge de sortie fonction de protection de court-circuit
5. Haute efficacité et la densité de puissance
6. La conception des produits pour répondre à la CEM et exigences en matière de tests de sécurité
7. Faible consommation d'énergie, protection de l'environnement vert, sans charge la perte <0,1 W
Vieillissement et
test de charge 8.100% de
9. Rencontre avec les exigences de la norme UL, CE,
La période de garantie de qualité de 10,1 ans
2. Conditions environnementales
- Indicateurs techniques: seul bit
- Température de fonctionnement: - 20-60 + degré
- Température de stockage: + 80-40 -degré
- Humidité relative: 5-95%.
- La façon de refroidissement: refroidissement naturel
- La pression atmosphérique: 80-106Kpa
- L'altitude: 2000M ou moins
- vibration
- coefficient de 10 ~ 500 hz, 2 g10min Vibration. / 1 cycle, 60 min. Chaque long des X, Y, Z axes
3. Les caractéristiques électriques
- L'entrée dispose (test) à la température ambiante.
- Les exigences techniques: seul bit
- La tension d'entrée nominale: 100-100.VAc
- La plage de tension d'entrée: 90-90.VAc
- courant d'entrée maximale: 0,2 ou moins.
- onde de courant d'entrée; 10 ou moins.
- Tension d'entrée maximale: 270 ou moins VAc
- Entrée démarrage progressif: 50 ou moins MS
- Efficacité de la basse tension d'entrée: Vin = 110 vac, sortie avec 69 ou plus%
- Haute tension d'entrée: Vin = 220 vac, sortie avec 70 ou plus%
- La fiabilité à long terme: MTBF 100000 ou plus H.
- Aucune charge nominale tension de sortie: + 5 + / - 0,1 Vcc
- La pleine tension de sortie nominale: + 5 + / - 0,2 Vcc A
- peu de temps de sortie maximum de courant: P 1000 mA
- Le courant de sortie maximal pendant une longue période: P 600 mA
- Régulation de tension: + / - 0,2%
- Régulation de charge: + / - 0,5%
- L'ondulation de sortie et le bruit: (mVp - p) 50 ou moins
- La tension d'entrée nominale et sortie load.With 20 MHZ bande passante oscilloscope,
- Charger et 10 uF et 0,1 test de capacité uF. Le MV
- Arrêtez la machine dépassement
- (Tension nominale d'entrée, de sortie et 10% de charge) 5% ou moins VO
- Sortie protection contre les surintensités
- Sortie de la charge maximale de 150-200%
- Sortie protection de court-circuit
- Directement à la sortie du court-circuit normal, court-circuit reprendre automatiquement le travail normal après le retrait
4. Caractéristiques de sécurité:
4.1 la conception du produit à répondre aux exigences de la norme UL, certification de sécurité CE.
4.2 la sécurité et la compatibilité électromagnétique
- La conception d'entrée UTILISATIONS UL 0,5 Une assurance;
- PCB bord en double face matière panneaux plaqués de cuivre est de 94 - où le niveau V0 estimation du feu;
- Les normes de sécurité en conformité avec UL1012 EN60950, UL60950
- Tension d'isolation I / P - O / P: 2500 vac
- Résistance d'isolement I / P - O / P> 100 m Ohms / 500 VDC 25 degrés 70% HR
- Conduction et rayonnement conforme à la norme EN55011, EN55022 (CISPR22)
- Décharge électrostatique IEC / EN 61000-4-2 niveau 4 8 kv / 15 kv
- rayonnement radiofréquence immunité IEC / EN 61000-4-3 peut être trouvée dans l'application
- température de conception 4.3 de sécurité
- À la température normale de notre condensateur de puissance, le convertisseur principal afin de la température de surface ne dépasse pas 90 degrés; le plus large
- La température maximale de surface de la coque ne dépasse pas 60 degrés.
